При использовании кварцевого резонатора с высокой частотой появляется возможность создать передатчик с высокой стабильностью несущей частоты. Радиомикрофон, описанный ниже, работает с частотной модуляцией в диапазоне частот 61...74 МГц.

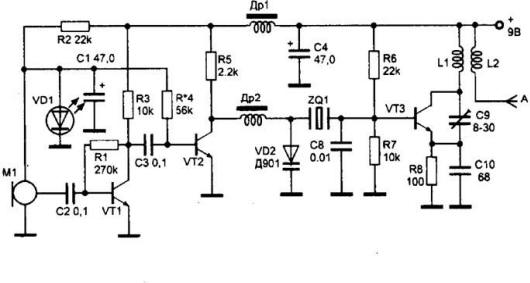

Сигнал с микрофона усиливается двухкаскадным усилителем на транзисторах VT1 и VT2 типа КТ315. Задающий генератор выполнен на транзисторе VT3 типа КТ368. Частотная модуляция обеспечивается варикапом VD2. Резисторы R6 и R7 в базовой цепи транзистора VT3 определяют его режим по постоянному току. Конденсатор С9 устанавливает необходимый режим генерации, обеспечивая положительную обратную связь. Стабильность частоты генератора сильно зависит от напряжения питания, поэтому в данной схеме применена стабилизация напряжения рабочей точки транзистора VT2, от которого зависит напряжение начального смещения на варикапе VD2, а следовательно, и его начальная емкость.
Напряжение поступает на VT2 через резистор R4 с параметрического стабилизатора на резисторе R2 и светодиоде VD1 и конденсаторе С1. Дроссели Др1 и ДР2 имеют индуктивность 20...30 мкГн, их можно намотать на резисторах МЛТ-0,25 сопротивлением не менее 100 кОм проводом ПЭВ 0,1 мм. Витков должно быть 50...60. Катушка L1 намотана проводом ПЭВ 0,8 мм на каркасе диаметром 8 мм и содержит 6 витков. Катушка L2 намотана тем же проводом и содержит 3 витка, размещенных на расстоянии 1 мм от катушки L1 на том же каркасе. Антенна выполнена следующим образом: отрезок 50-омного кабеля длиной 10...12 см зачищается от изоляции и из него удаляется центральная жила. По всей длине отрезка кабеля наматывается виток к витку провод ПЭВ 0,6 мм и закрепляется пайкой на концах. Подбором R4 устанавливают на коллекторе транзистора VT2 напряжение, равное половине питающего. Конденсатор С9 подбирают по максимуму тока, потребляемого генератором, а затем резистором R6 этот ток устанавливают равным 10 мА.
