Стабилизатор напряжения с логическими элементами
Питание схемы

Стабилизатор напряжения с логическими элементами

Автор internum


Схема этого стабилизатора весьма удобна тем, что при питании устройств на цифровых ИМС серий 155, 555, и т.п. можно разместить весь блок питания на одной плате вместе с цифровой частью, при этом использовав свободные логические элементы микросхем. Выходное напряжение стабилизатора -5В, ток нагрузки - 1 А.

Стабилизатор напряжения с логическими элементами

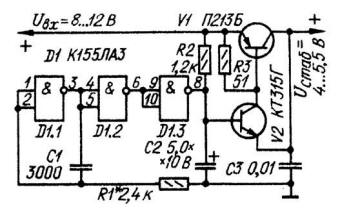

Схема: Стабилизатор напряжения с логическими элементами
Версия для печати: Print version
